产品信息

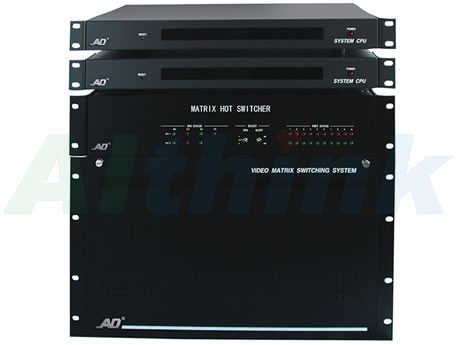

产品名称：SDI1024/2052/2040/2020视频矩阵
产品型号：AD1024/2052/2040/2020
产品特点： 安星公司优势产品，最大可扩展到4096路入，512路输出；易扩展的高密度结构，容易升级；网络功能可选；中/英文字符。
点击数：8178
录入时间：2013-05-08 16:27:12
应用环境
SDIl024/AD2052/2020/2040视频矩阵最大可扩容至1024路视频输入，128路视频输出，采用模块化设计。安星生产销售高品质SDI矩阵及附件产品，承接旧各类矩阵系统扩容升级及维修业务！保证绝对兼容！
详细介绍
产品特点
●单系统支持最大1024路视频输入，128路视频输出
●易扩展的高密度结构，可随时升级
●网络功能可选；可选外置CPU支持网络功能
●基于Windows的多媒体管理软件
●具有系统检测功能，随时监控系统状态
●可选视频丢失检测功能
●RS-232或以太网通信
●10个RS-232通信口（可扩展至40个）
●屏幕菜单操作，字符显示。
●独立监视器巡视
●64个通用巡视，35个事件定时器，64个成组切换
●5种报警显示模式和3种报警清除模式
●自动报警调用，最多支持512路报警输入
●系统分区包括：输入到输出显示，键盘到输入显示，
键盘到输入控制
SDI1024-YYY×YYY 120V/60Hz，预配置矩阵系统包括切换机箱、外置CPU、输入输出模块
后缀YYYY×YYY特别指明视频输入（16的倍数）和视频输出（4的倍数）的数目
例如：AD1024-512×128表示512路视频输入，128路视频输出的矩阵
1024N-YYY×YYY 120V/60Hz，具有网络功能
1024NX-YYY×YYY 230V/50Hz，具有网络功能
可选产品
1024CPU 备用外置CPU模块
1996AR MegaPowerⅡCPU模块
1996ARS MegaPowerⅡ联网CPU模块
1024CPM AD1024 WIP 系统的CPU板
2010DBVLKIT 带视频丢失检测的数据缓冲模块（每块板支持256路视频输入）
附件产品
S2010R 高密度机箱，包括电源模块，最多16路输出
S2010RWIP 高密度机箱，带CPU板的输入/输出机箱
S2020R 高密度机箱，两级输入/输出，（每16路输出为1级）
2010PSX 电源模块（用于AD2010R，2020R，2030R机箱）
2010DB 内置数据缓冲模块，用于AD2010R，2020R，2030R机箱
2016APC 视频输入模块，不带后面板
2016BP-1 后面板VIM-1
2016BP-2 后面板VIM-2
2016BP-3 后面板VIM-3
2016BP-4 后面板VIM-4
2024PC 输出模块，不带后面板
2024BP-1 后面板VOM-1
2024BP-2 后面板VOM-2
系统附件
|
2078
系统键盘 |
● 全系统编程控制
● 通过RS-232口与矩阵系统通信
● 定速或变速摇杆 |
|
2079
系统键盘 |
● 全系统编程控制
● 通过RS-232口与矩阵系统通信
● LED显示屏显示摄像机和监视器参数
● 通过曼码输出直接控制摄像机PTZ 操作
● 可变速摇杆 |
|
1676
分控键盘 |
● 两个4位LED显示屏显示摄像机和监视器参数
● 定速摇杆
● 监视器巡视编程及控制
● 报警控制
● 通过RS-232协议与所有AD矩阵系统通信 |
|
1981X 端口扩展器 |
● 将系统CPU上的一个RS-232 口扩展成四个 |
|
5500C
集成控制软件 |
● 基于Windows平台
● 图形用户接口，系统集成软件
● 虚拟屏幕键盘可实现全部系统控制功能
● 实时的视频画面（带有视频卡）
● 电子地图，控制菜单及按钮，密码输入登录
● 灵活的报警布/撤防功能 |
|
1641
解码器 |
● 一路曼码输入
● 两路辅助输出
● 72个预置位
● 自检功能
● 控制云台及镜头动作 |
|
1691X
1683X
S2091X
码转换/分配器 |
● 控制码分配器
● 控制码转换器，RS232/曼码/RS232
● 控制码发生器 |
|
2096AX
报警接口单元 |
● 64路报警输入（常开或常闭触点）
● 一路继电器输出
● 多个AD2096AX可以级联满足系统需求 |
|
S2031X
切换跟随器 |
● 提供两组16（32）路双级A型继电器
● 继电器跟随摄像机到监视器的切换
● 手动或自动激活对讲机或照明灯等设备
● 多个ADS2031X可以级联满足系统需求 |
|
S2032X
报警跟随器 |
● 提供两组16（32）路双级A型继电器
● 继电器跟随报警监视器
● 多个ADS2032X可以级联满足系统需求 |
|
2033X
辅助跟随器 |
● 提供两组16（32）路双级A型继电器
● 继电器响应所连接的摄像机等辅助设备的命令
● 手动或自动激活辅助设备
● 多个AD2033XV2423可以级联满足系统需求 |
